رقم الصنف :
ZL-WD Series 50/80/100النظام (موك) :
10قسط :
T/T , PAYPAL , WESTERN UNIONأصل المنتج :
Chinaلون :
yellowميناء الشحن :
Xiamen, China(Mainland)مهلة :
25
مواصفات المنتج

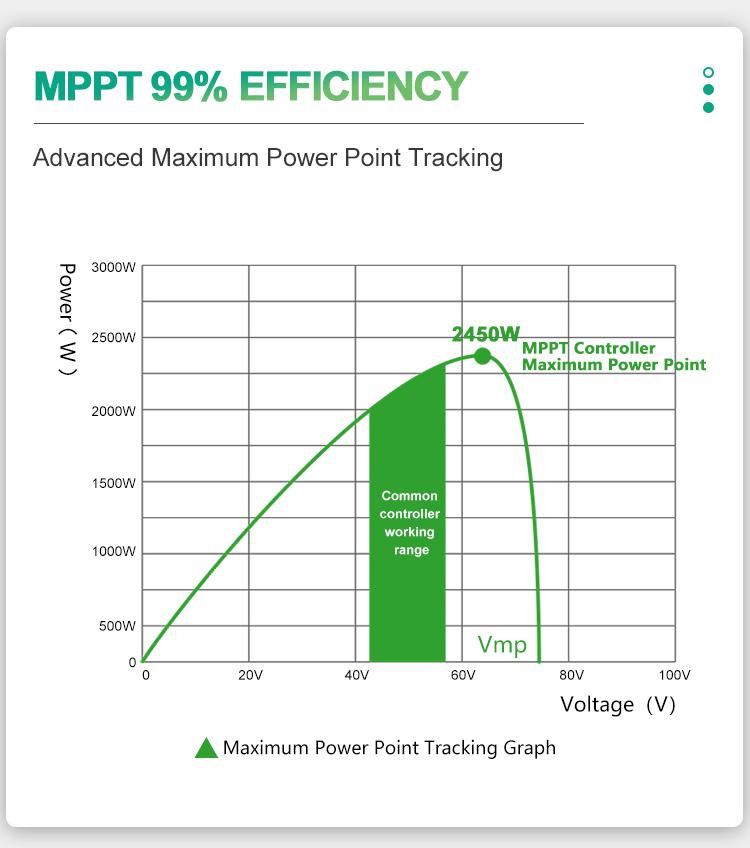

1. تتبع MPPT المتقدم، كفاءة التتبع بنسبة 99%. بالمقارنة مع PWM، تزيد كفاءة التوليد بما يقرب من 20%.
2. شاشة LCD للبيانات والمخططات الكهروضوئية تحاكي عملية توليد الطاقة.
3. أوضاع عمل متعددة للتكيف مع مناسبة العمل المختلفة.

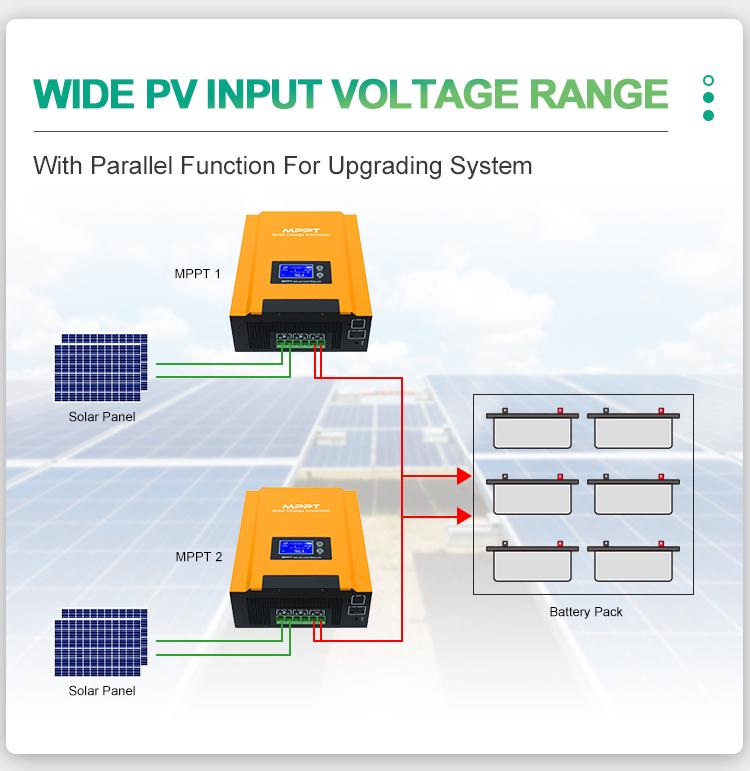

4. نطاق واسع من جهد الإدخال الكهروضوئي، مناسب لتكوين النظام.
5. وظيفة إدارة البطارية الذكية، وإطالة عمر البطارية.

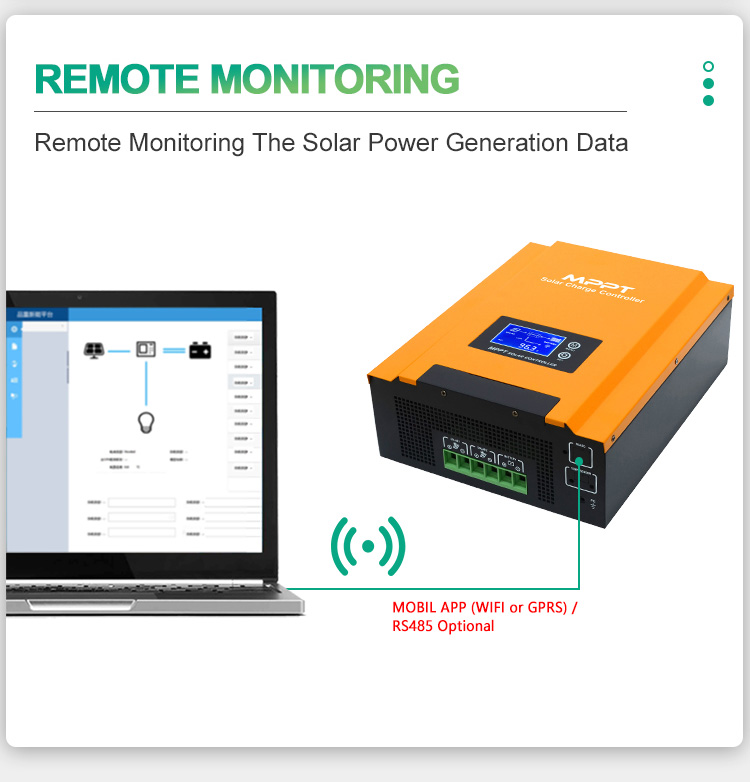

6. منفذ اتصال WIFI أو GPRS أو RS485 اختياري.

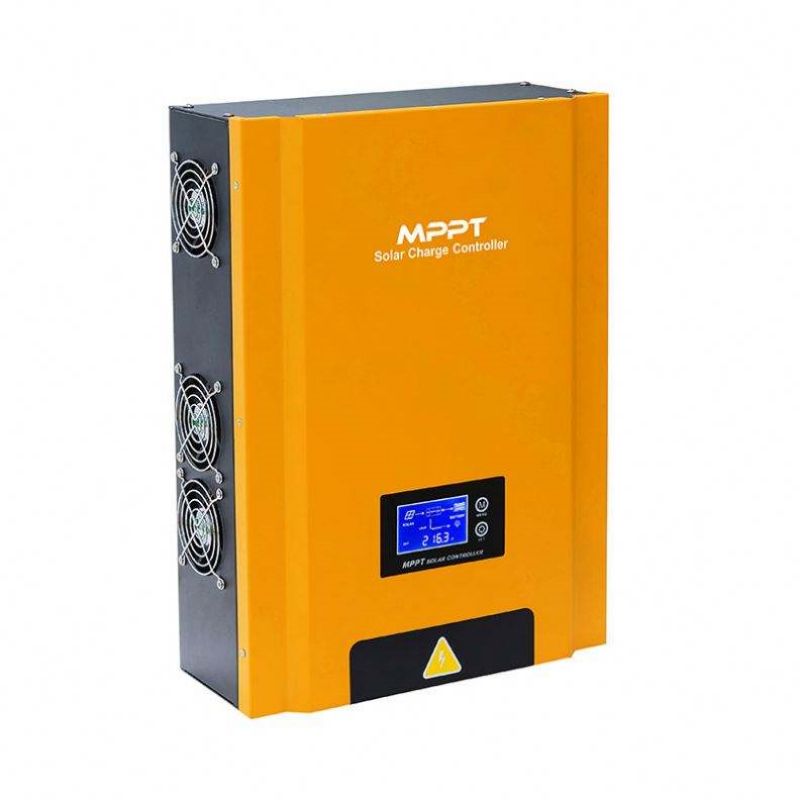

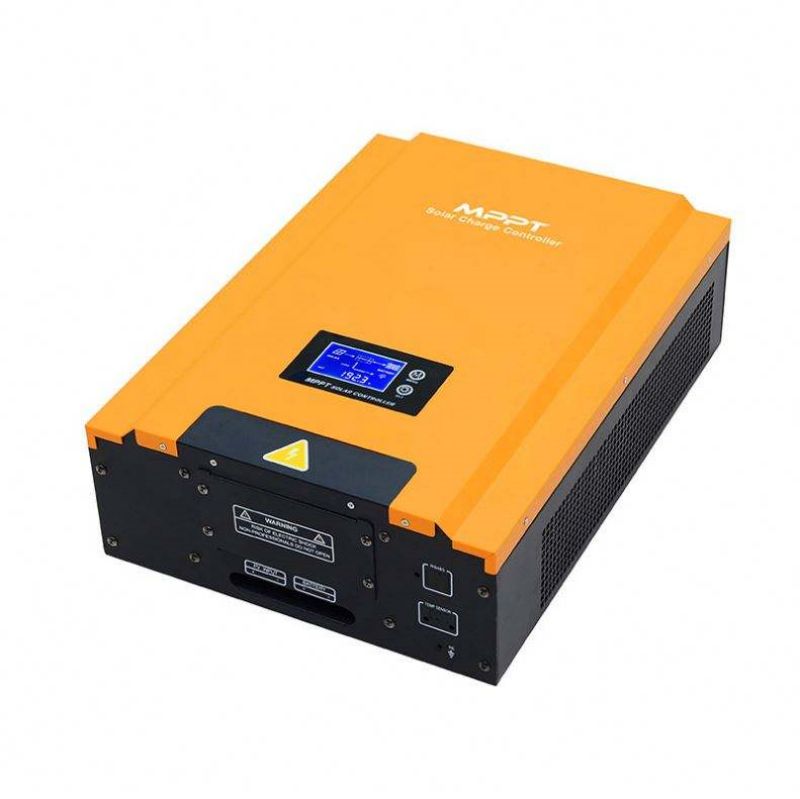

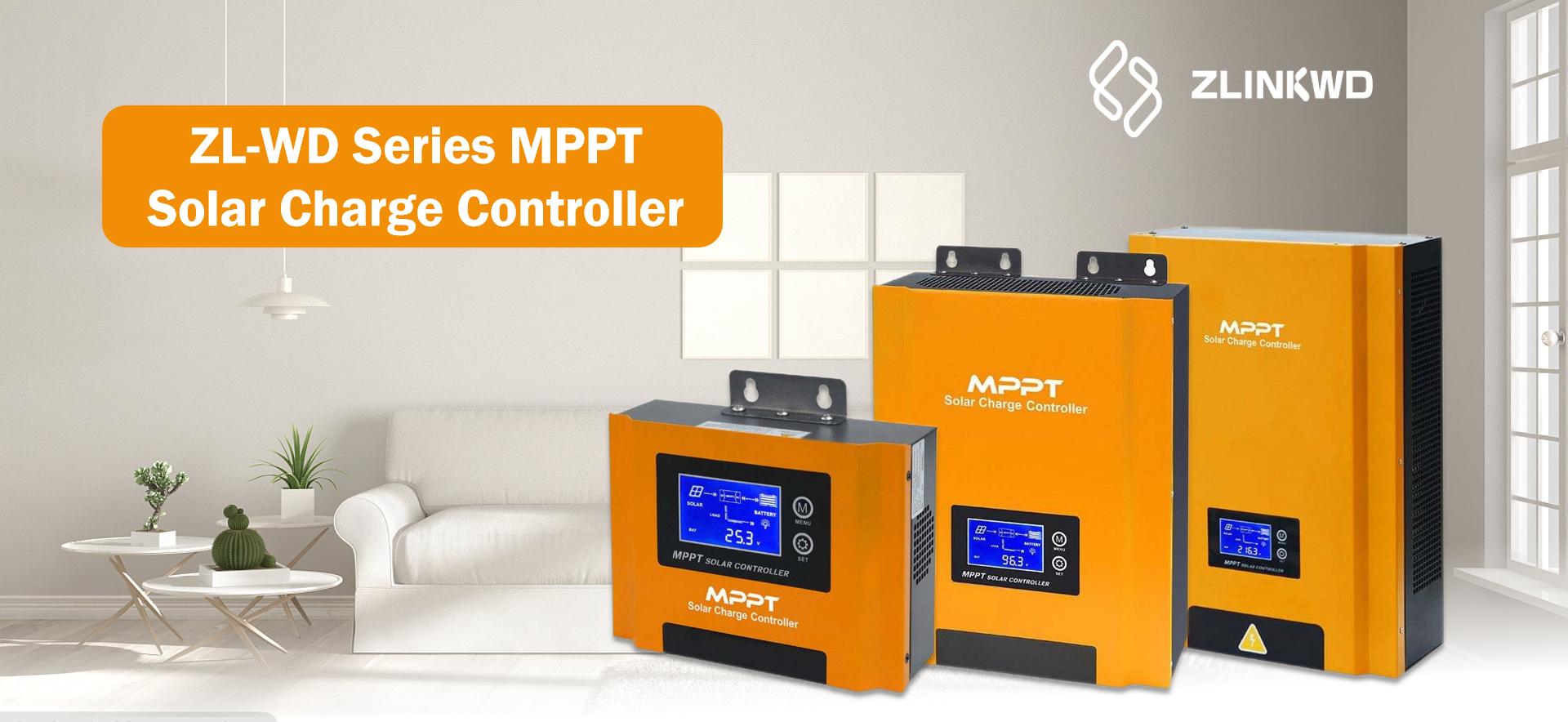

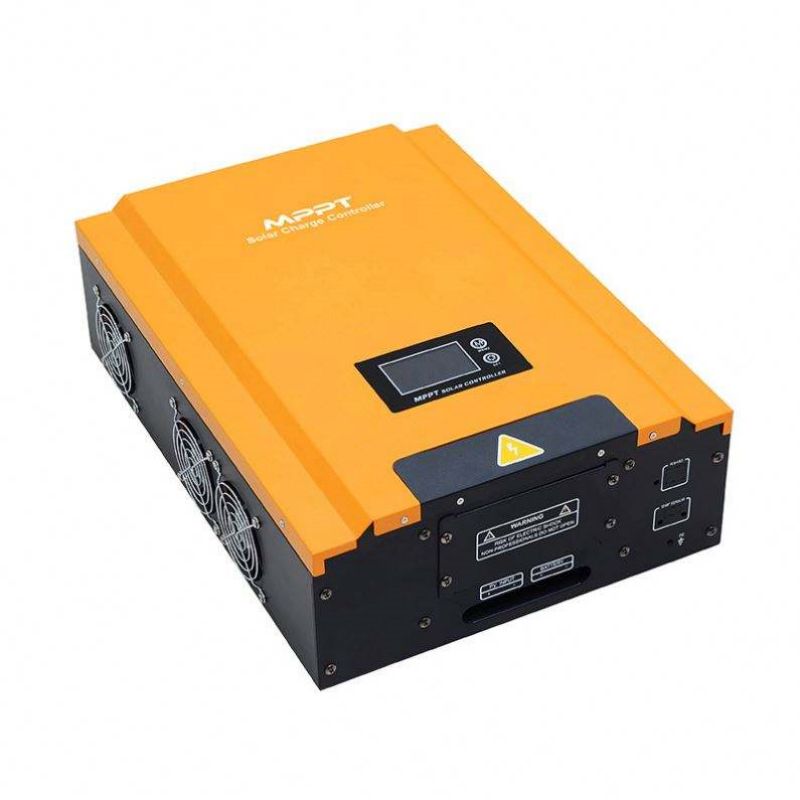

عرض المنتج

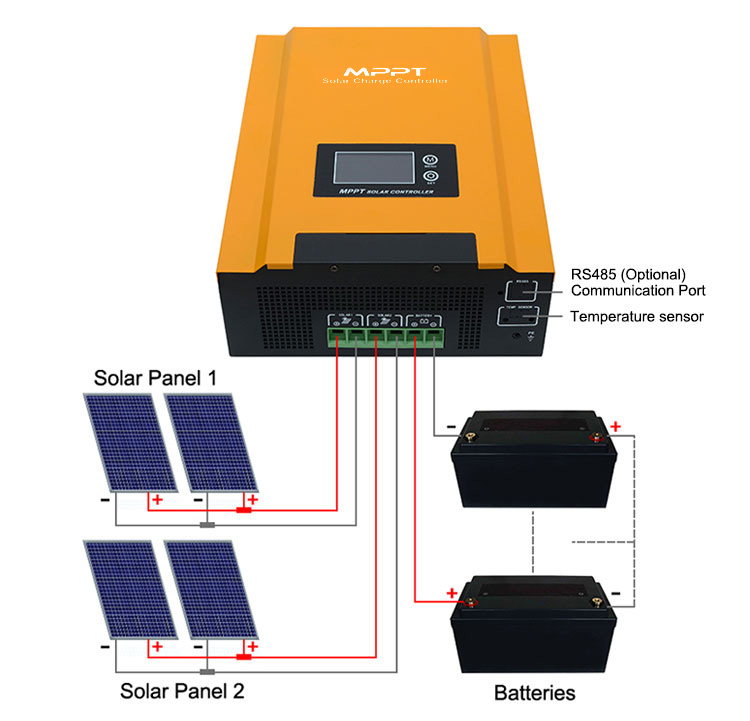

كيفية استخدام جهاز التحكم بالشحن MPPT
المعايير الفنية
| الطراز: سلسلة WD | 96/50 | 96/100 | 192/50، 216/50، 240/50، 384/50 | 192/100، 216/100، 240/100، 384/100 | ||
| -50 | -100 | -50 | -100 | |||
| التصنيف الحالي | 50 أ | 100 أ | 50 أ | 100 أ | ||
| تصنيف جهد النظام | 96 فولت | 96 فولت | 192 فولت/216 فولت/240 فولت | 384 فولت | 192 فولت/216 فولت/240 فولت | 384 فولت |
| ماكس جهد الإدخال الكهروضوئي (Voc) | 300 فولت (نظام 96 فولت) / 450 فولت (نظام 192 فولت / 216 فولت) / 500 فولت (نظام 240 فولت) / 800 فولت (نظام 384 فولت) | |||||
| (عند أدنى درجة حرارة محيطة) | ||||||
| مجموعة PV الطاقة القصوى | 5.6 كيلو واط | 5.6 كيلو واط*2 | 11.2 كيلو واط/12.6 كيلو واط/14 كيلو واط/22.4 كيلو واط | 11.2 كيلو واط*2/12.6 كيلو واط*2/14 كيلو واط*2/22.4 كيلو واط*2 | ||
| نطاق جهد تتبع MPPT | 120 فولت ~ 240 فولت (نظام 96 فولت) / 240 فولت / 270 فولت ~ 360 فولت (نظام 192 فولت / 216 فولت) / 300 فولت ~ 400 فولت (نظام 240 فولت) / 480 فولت ~ 640 فولت (نظام 384 فولت) | |||||
| رقم مسار MPPT | 1 | 2 | 1 | 2 | ||
| نطاق جهد التشغيل الموصى به | 120 فولت-160 فولت (نظام 96 فولت) ؛ 240 فولت-320 فولت (نظام 192 فولت) ؛ 270 فولت-320 فولت (نظام 216 فولت) ؛ 300 فولت-350 فولت (نظام 240 فولت) ؛ 480 فولت-560 فولت (نظام 384 فولت) | |||||
| نوع البطارية | بطارية حمض الرصاص (قاعدة نوع البطارية وفقًا لمواصفات شحن المستخدم) | |||||
| الجهد العائم | 110.4 فولت (نظام 96 فولت)/220.8 فولت (نظام 192 فولت)/248.4 فولت (نظام 216 فولت)/276 فولت (نظام 240 فولت)/441.6 فولت (نظام 384 فولت) | |||||
| تهمة الجهد | 113.6 فولت (نظام 96 فولت)/227.2 فولت (نظام 192 فولت)/255.6 فولت (نظام 216 فولت)/284 فولت (نظام 240 فولت)/454.4 فولت (نظام 384 فولت) | |||||
| شحن حماية الجهد | 120 فولت (نظام 96 فولت)/240 فولت (نظام 192 فولت)/270 فولت (نظام 216 فولت)/300 فولت (نظام 240 فولت)/480 فولت (نظام 384 فولت) | |||||
| تعزيز الجهد الانتعاش | 105.6 فولت (نظام 96 فولت)/211.2 فولت (نظام 192 فولت)/237.6 فولت (نظام 216 فولت)/264 فولت (نظام 240 فولت)/422.4 فولت (نظام 384 فولت) | |||||
| تعويض درجة الحرارة | -3 مللي فولت/درجة مئوية/2 فولت (25 درجة مئوية هو الخط الأساسي) (اختياري) | |||||
| وضع الشحن | تتبع نقطة الطاقة القصوى MPPT | |||||

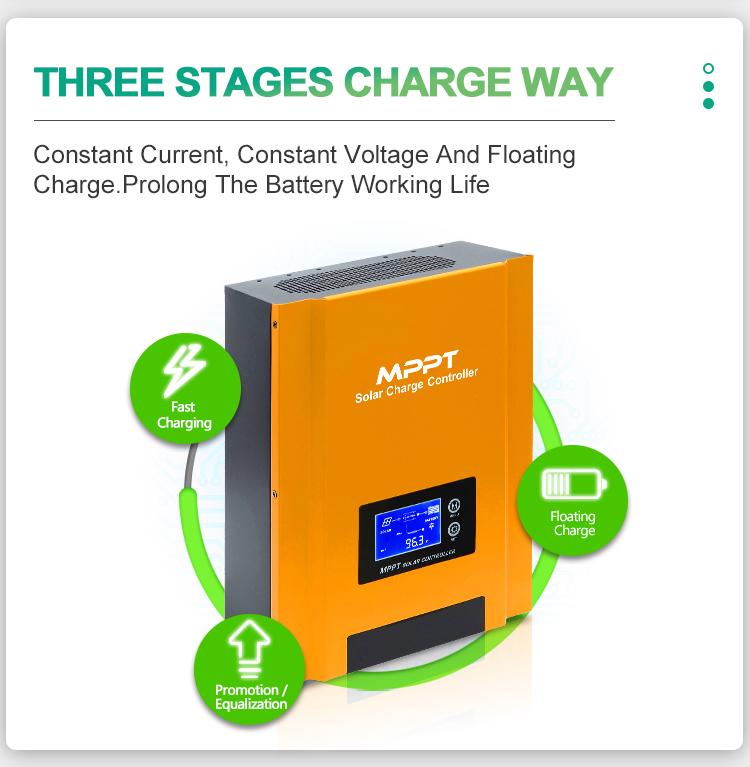

| طريقة الشحن | ثلاث مراحل: التيار المستمر (MPPT)؛ الجهد المستمر؛ تهمة العائمة | |||||

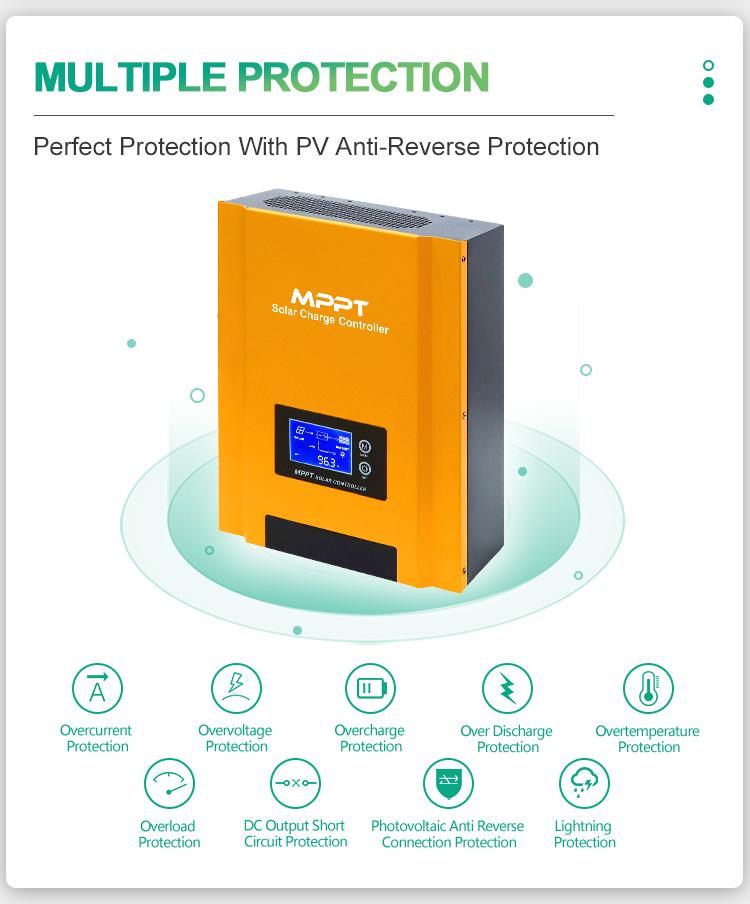

| حماية | الجهد الزائد/الجهد المنخفض/درجة الحرارة الزائدة/الحماية ضد عكس الجهد الكهروضوئي والبطارية | |||||
| كفاءة التحويل | > 98% | |||||
| كفاءة تتبع MPPT | >99% | |||||
| حجم الماكينة (الطول * العرض * مم) | 315*250*108 | 460*330*140 | 530*410*162 | |||
| حجم العبوة (الطول * العرض * مم) | 356*296*147(1 قطعة) 365*305*303(2 قطعة) | 509*405*215 | 598*487*239 | |||
| شمال غرب (كجم) | 4.5 (1 قطعة) | 5.6(1 قطعة) | 13.5 | 15 | 22.6 | 26.5 |
| غيغاواط (كجم) | 5.2 (1 قطعة) | 6.3(1 قطعة) | 15 | 16.5 | 24.6 | 28.5 |
| عرض | شاشات الكريستال السائل | |||||

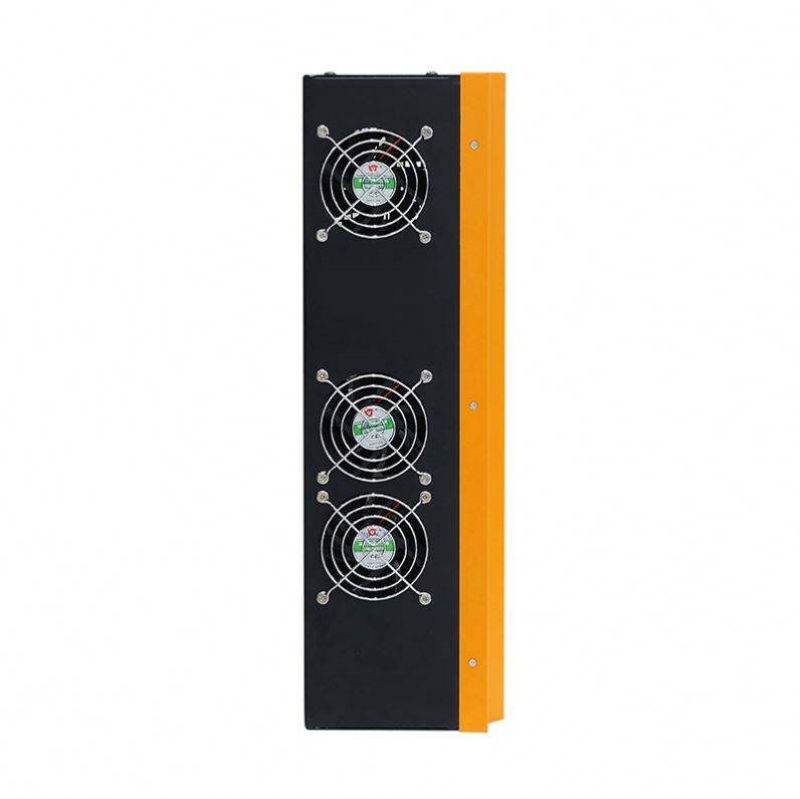

| الطريقة الحرارية | مروحة تبريد بتحكم ذكي | |||||
| نوع الحماية الميكانيكية | IP20 | |||||
| درجة حرارة التشغيل | -15 درجة مئوية ~ +50 درجة مئوية | |||||
| درجة حرارة التخزين | -20 درجة مئوية ~+60 درجة مئوية | |||||
| ارتفاع | <5000 م (الحفر فوق 2000 م) | |||||
| رطوبة | 5%~95% (بدون تكثيف) | |||||
| تواصل | RS485/APP (مراقبة WIFI أو مراقبة GPRS) | |||||
التعليمات
س 1: ما هو الغرض من جهاز التحكم بالطاقة الشمسية؟
A1: يتم استخدام جهاز التحكم بالطاقة الشمسية لشحن البطارية بالطاقة الشمسية. عندما تقوم الألواح الشمسية بتوليد الطاقة الشمسية، ستقوم وحدة التحكم بالطاقة الشمسية بتخزين الطاقة الشمسية في البطاريات.
Q2: MPPT أو PWM، أيهما يجب أن أختار؟
A2: يمكن أن تحصل PWM على حوالي 80% من الطاقة الشمسية من اللوحة الشمسية، ويمكن أن تحصل mppt على حوالي 99% من الطاقة الشمسية منها. يوصي النظام الشمسي الصغير (1 كيلو واط أو أقل من 1 كيلو واط) باستخدام pwm، والسعر أرخص من mppt. إذا كنت بحاجة إلى كفاءة عالية لتخزين الطاقة الشمسية، نوصي باستخدام mppt.

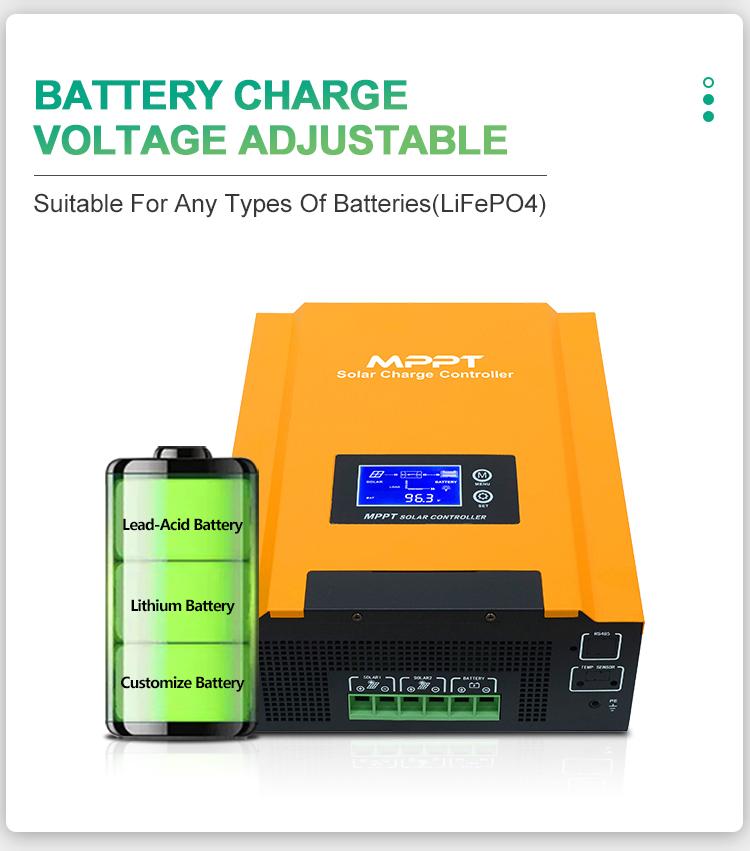

Q3: هل يمكننا استخدام بطاريات الليثيوم لجهاز التحكم بالشحن بالطاقة الشمسية MPPT؟
A3: نعم، يمكن تعديل جهد شحن البطارية الخاص بـ MPPT، وهو مناسب لمعظم أنواع البطاريات.
س 4: ما هي طريقة شحن MPPT؟
A4: يستخدم MPPT ثلاث مراحل لطريقة الشحن: التيار المستمر والجهد المستمر والشحن العائم. إطالة عمر عمل البطارية.
س 5: هل لدى MPPT وظيفة اتصال مضادة للعكس؟
A5: نعم، MPPT مزود بحماية ضد العكسية الكهروضوئية.
